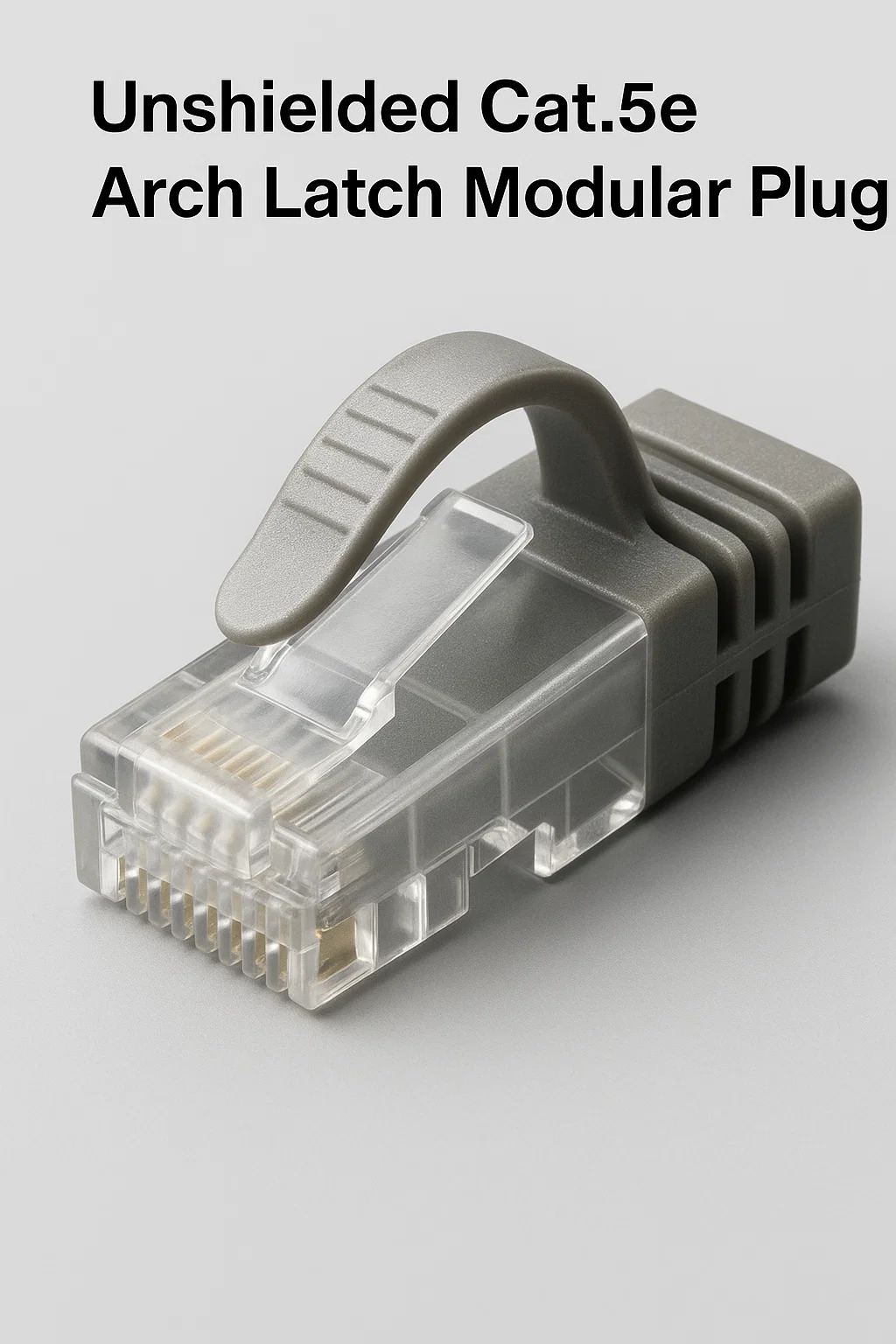

Árnyékolatlan Cat.5e ívretesz moduláris dugó

1. Alapvető tervezési cél

Biztonságos fizikai tartás: Íves reteszt (emelt, bordázott fül) tartalmaz a nagy feszültségű fogás érdekében, amely megakadályozza a véletlen kihúzást a rezgésnek kitett helyeken (pl. asztalok alatt, műhelypadlón).
Alapvető teljesítmény: Támogatja az 1 Gbps Ethernetet irodai/könnyűipari felhasználáshoz, ahol minimális az EMI.

2. Főbb fizikai jellemzők

Megerősített retesz:
A vastagított boltíves kialakítás ellenáll a bepattanásnak, ha lábhoz, kocsihoz vagy felszereléshez akad.
Feszültségmentesítés:
A belső rámpák megfogják a kábelköpenyt (nincs szükség kevlarra), túlélve az 50 font húzóerőt.
Szerszám nélküli egyszerűség:
Nincsenek kapcsok vagy csavarok – a reteszt hüvelykujjnyomással 45°-os szögben kioldja.

3. Felmondási folyamat

Csík és igazítás:
Távolítsa el a ½"-os burkolatot; rendezze el a vezetékeket T568B sorrendben (13 mm-nél nagyobb kicsavarodás nélkül).
Csúszda és ülés:
Tolja be a vezetékeket a csatlakozóba, amíg a csúcsok el nem érik az elülső falat.
Krimpelés:
Összenyomás szabványos krimpelővel; A retesz automatikusan üzembe helyezi az utótömörítést.

4. Célalkalmazások

Kiskereskedelmi POS rendszerek:
Rögzíti az ügyfelek által elrúgott kábeleket a pultok alatt.
Oktatási laborok:
Ellenáll a szék lábainak a zsinóron átgurulásnak.
Könnyűipari:
Szállítószalag oldali állomások alacsony rezgéssel.

5. Hibaforgatókönyvek és -javítások

6. Korlátozások

Nincs árnyékolás: Nem működik motorok, mikrohullámú sütők vagy nagyfeszültségű vezetékek közelében.
Csak Cat.5e: Nem használható 10 Gbps-os frissítésekhez.
Újrafelhasználhatóság: 5 eltávolítás után a retesz gyengül; cserélje ki, ha meglazult.

7. vs. Standard Cat.5e dugó
