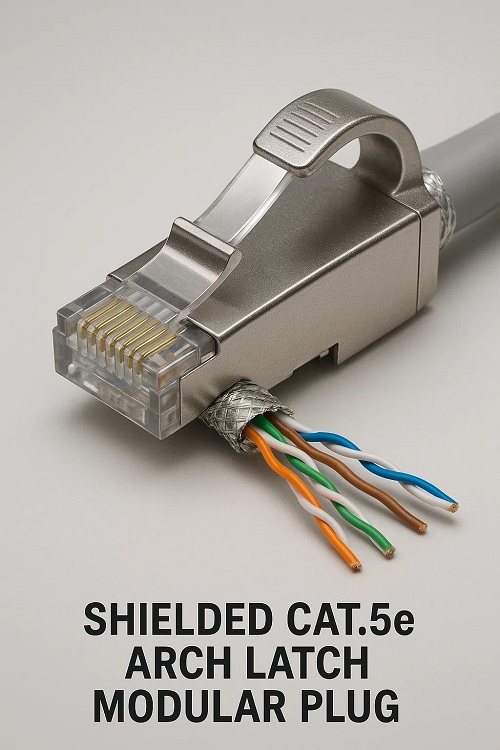

Árnyékolt Cat.5e ívretesz moduláris dugó

1. Alapvető tervezési cél

EMI Defense Physical Security: A fémes árnyékolást egy íves reteszt kombinálja az interferenciát és vibrációt okozó környezetekhez (pl. gyári padlók, orvosi laborok).
Földelés kritikus: Az EMI/RFI-zaj eltérítése érdekében az árnyékolásnak csatlakoznia kell a dugaszoló héjhoz.

2. Főbb szerkezeti jellemzők

Árnyékolt ház:

A cinkötvözet héj vagy fémezett műanyag interferenciát okoz a talajban.

Megerősített ívretesz:

A megvastagított, bordázott fül ellenáll az elakadásoknak és az ismétlődő ütéseknek.

Integrált földelés:

A fém fogak átszúrják a kábelvédő fóliát/fonatot a préselés során.

3. Megszüntetési munkafolyamat

A pajzs előkészítése:

Csíkos kabát a 15 mm-es árnyékoláshoz; hajtsa rá a fonat/fóliát a kabátra.

Földkötés:

Helyezze a pajzsot a dugó fém bilincsfogai alá.

Vezeték behelyezése:

Igazítsa a vezetékeket a T568B-hez; nyomja leülésig.

Krimpelés és zárolás:

Egyszeri krimpelési művelet:

Tömöríti a névjegyeket
Harapásvédő a házhoz
Kioldja az ívzárat.

4. Célalkalmazások

Orvosi eszközök:

Blokkolja az EMI-t a hálózatok közelében lévő MRI/ultrahang készülékekről.

CNC gépüzletek:

Ellenáll a motorzajnak és a kezelők fizikai rúgásainak.

Színházi AV rendszerek:

Élő események során túléli a kábelvontatásokat.

5. Hibamódok és -javítások

6. Kritikus előnyök vs. árnyékolatlan

7. Korlátozások

Földfüggőség: Földelt portokat/eszközöket igényel.
Újrafelhasználhatóság: 10 eltávolítás után a retesz gyengül.
Figyelmeztetés a szerszámmal: A szabványos krimpelőknél előfordulhat, hogy kimarad a pajzs harapása.
