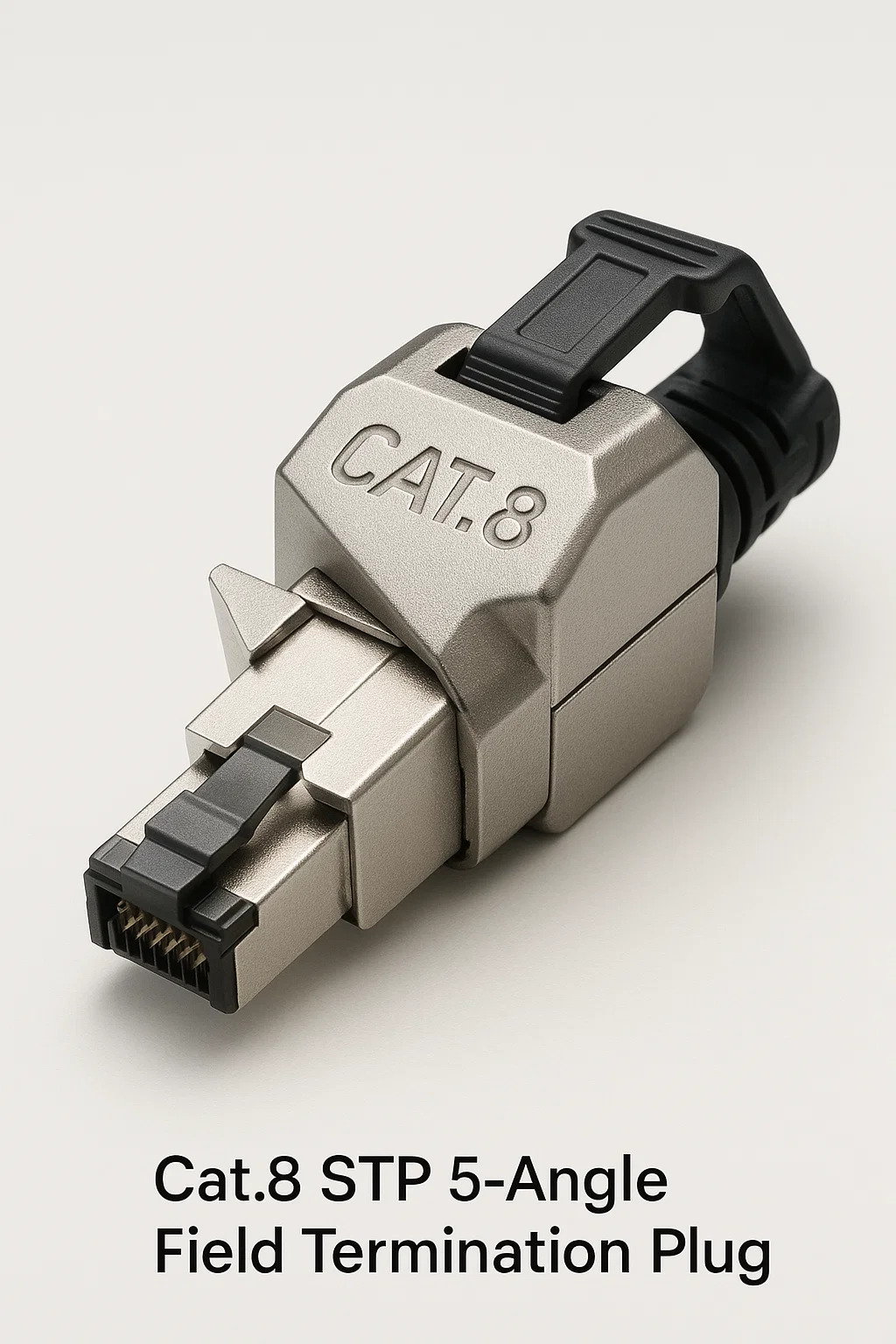

Macska.8 STP 5-szögű terepi lendületi dugó

1. alapvető tervezési cél
Helyi optimalizálás: 45 ° -os szögletes dugó test útvonalak a kábelek oldalra, elkerülve az obstrukciót a zsúfolt telepítésekben (például a szerver állvány hátsó portjai).
Nagy sűrűségű árnyékolás: A kettősrétegű STP árnyékolás (az egyes páros fólia általános zsinórja) egyesíti a szögletes földelő érintkezőket az EMI védelmének fenntartása érdekében.

2. Szerkezeti jellemzők
Precíziós szögletes betét
A fémezett beillesztési jelek a jelek útjait 45 ° belsőleg 45 ° -kal tartják, megőrizve az impedanciát éles kanyarok nélkül.
Megerősített feszültségcsökkentés
Az elforgatható bilincs rögzíti a kábelt, miközben lehetővé teszi ± 30 ° irányított beállítást a telepítés után.
Ipari héj
Az IP67 tömítéssel (opcionális) cinkötvözet házak ellenállnak az ütésnek, a pornak és a nedvességnek.

3. Felmondási folyamat
Pajzs előkészítés
Hámozza vissza az általános zsinórot, vágja le a fóliákat, hogy 3 mm -re tegye a kapcsolatot a Plug földelő gyűrűivel.
Karmesterkezelés
Helyezze be a vezetékeket a kulcsos IDC résekbe <0,3 mm -es UntWist -vel - az eltérés meghibásodik 40 Gbps -os hangolással.
Földelő sorrend
Biztonságos pár pajzs a belső terminálokhoz.
Hajtsa be az általános zsinórot a földelő gallér fölé.
Snap-shut pajzs sapka 360 ° -os lefedettségre.

4. telepítési forgatókönyvek
Adatközpontok: A RACK-váltók függőlegesen halmozott portokkal.
Robotika: A csuklós fegyverek, amelyek kábel rugalmasságot igényelnek.
Katonai/repülőgépipar: Vibráció-nehéz házak, űrkorlátozásokkal.

5. Kritikus előnyök
Versus egyenes dugókkal • 60% -os oldalirányú helyet takarít meg. • Csökkenti a kábel nyomatékát a portokon
Versus adapterek • Eltávolítja az extra csatlakozási pontokat

6. Telepítési figyelmeztetések
Hajlító sugárszabályozás
Fenntartja a ≥8x kábel átmérőjét a dugó előtt/után; Az éles kanyarok visszatérési veszteséget idéznek elő.
Földelés ellenőrzése
Teszti pajzs folytonosság (0,1Ω Max) - A szögletes tervek kockázati földi hiányosságok.
Szerszámkorlátozások
Alacsony profilú lyukasztási szerszámot igényel az oldalsó hozzáféréshez.

7. Korlátozások
Nincs terepi javítás: A sérült érintkezők teljes dugó cseréjét igényelnek.
Port kompatibilitása: A sekély mélyreható aljzatokban (például a régi kapcsolók) kudarcot vall.
Költség: 3 × prémium a standard macska felett.8 dugók.

8. Gyártó megjegyzések
Speciális márkák: Siemon (Max 360 °), TE-csatlakozás (ipari IQ45), Panduit (szögletes csavart-pár).
Kerülje az általános klónokat: A knockoffoknak nincs impedancia-illesztésű belső.
