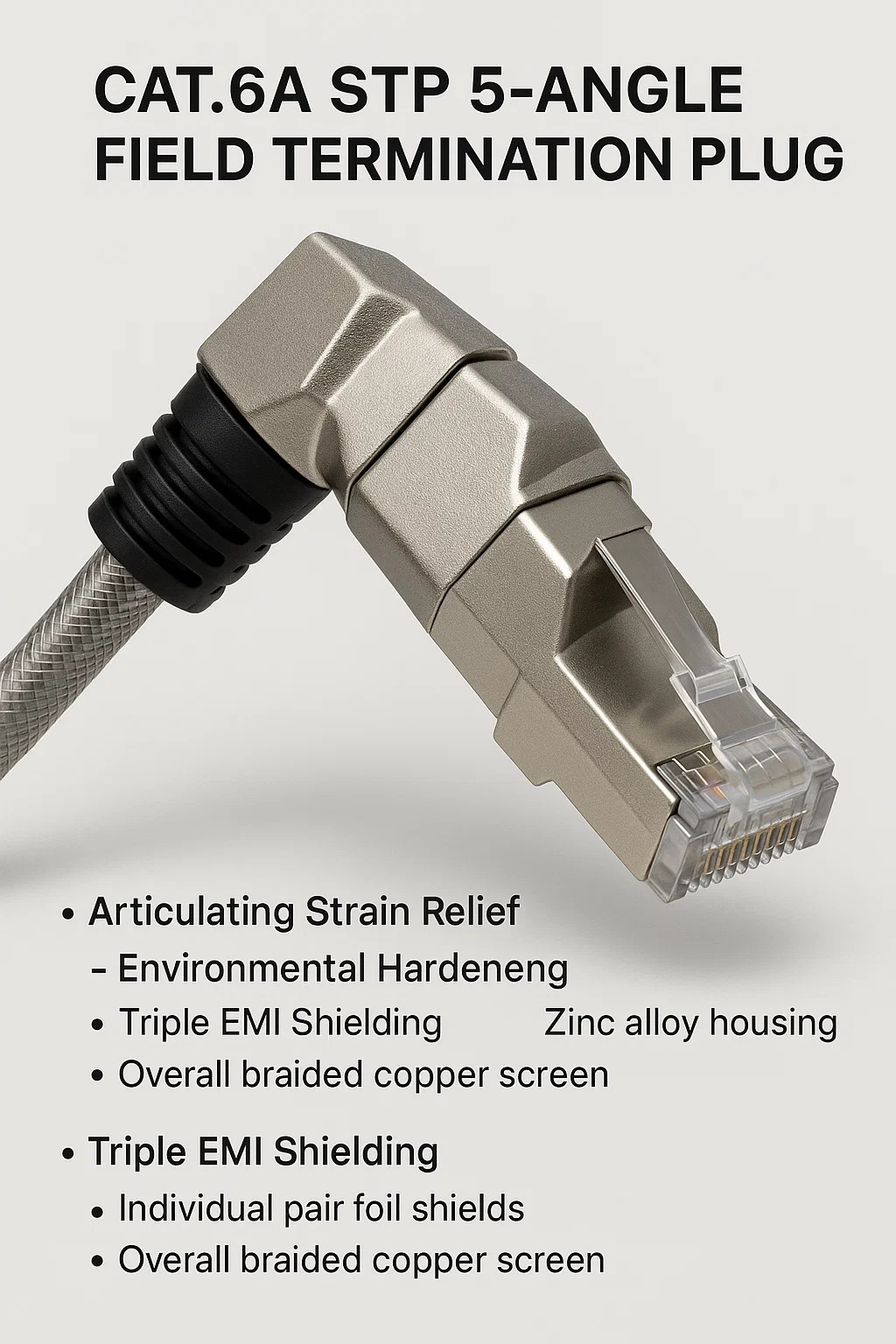

Macska.6a stp 5 szög mező lezáró dugó
1. alapvető tervezési cél
Helyi optimalizálás: 45 ° -os szögletes testtel rendelkezik, 5-helyzetű beállíthatósággal (± 30 ° függőleges, ± 15 ° vízszintes), hogy a kábeleket szoros terekben (például szerver állványok, vezérlőszekrények) irányítsák.
Hármas EMI árnyékolás: Kombinálások:
Egyéni páros fólia pajzsok
Összességében fonott réz képernyő
A cinkötvözet házát blokkolja a motorok/VFD -k beavatkozása az ipari környezetben.
2. Strukturális innovációk
A feszültség megkönnyebbülése:
Az elforgatás gallérja elnyeli a rezgést/flex feszültséget (például robotkarok, AGV -k).
Környezeti edzés:
IP68-besorolású tömítések (szilikon tömítések menetes retesz) ellenállnak a víz/por behatolásának.
Nagy szolgálatban lévő kapcsolatok:
50 µ "-es aranyozott csapok ellenállnak a 100 000 párzási ciklusnak és 90W POE-nek ív nélkül.
3. Felszállítási munkafolyamat
Pajzsprep:
Hajtsa össze az általános zsinórot a kábelkabát felett; bilincs a fémhéj alatt.
Vágja le a pár fóliákat a 3 mm -es kitettséghez; A földelési fülekbe való befejezés.
Huzalkezelés:
Karbantartás <8 mm -es innwist; Helyezze be a kulcsos IDC résidőket (T568B Standard).
Szögzár:
Beállított orientáció; A nyomaték gallérja 0,6 N · m -re a tömítés tömörítéséhez.
4. Kulcsfontosságú alkalmazások
Robotika: Kábelkezelés csuklós karokban (ISO 9409 kompatibilitás).
Mobil gépek: Vibráció-nehéz telepítések (vonatok, targonca töltők).
Kemény környezetek: Élelmiszer-feldolgozás (mosás-besorolás), vegyi növények.
5. Előnyök vs. egyenes dugók
| Kihívás | 5 szögű megoldás | Egyenes dugó kockázat |
|---|---|---|
| Zsúfolt panelek | Azonnal törli a szomszédos portokat/kábeleket. | Kábelkötések a port bejáratánál. |
| Állandó rezgés | Az artikuláció megakadályozza a huzalfáradást. | Stressz -törések vezetői. |
| EMI hotspotok | Fenntartja a 360 ° pajzs folytonosságot. | Földi szünetek a mozgás során. |
6. Kritikus telepítési szabályok
Pajzs kötés: Ellenőrizze a ≤0,1Ω ellenállást a dugóhéj és a kábel képernyő között.
Hajlási sugara: A szög beállítása után tartsa fenn ≥4 × kábel átmérőjét.
Szerszámigény: Használjon alacsony profilú lyukasztó szerszámot a szögletes hozzáféréshez.
7. meghibásodási mutatók
POE visszaállítás: Rossz PIN -kód vagy pajzs földelési hiba.
Sebességcseppek: Csatlakoztatott párok> 10 mm vagy EMI szivárgás.
Túlmelegedés: túlterhelt csapok (meghaladják a 90W POE -t).
8. Korlátozások
Kábel -kompatibilitás: CAT.6A STP (S/FTP vagy F/UTP) szükséges.
Port mélysége: Lehet, hogy nem illeszkedik a sekély aljzatokhoz (ellenőrizze az eszköz specifikációit).
Költség: 2–3 × prémium a standard dugók felett.
