Hogyan lehet telepíteni egy mezőtényező dugót?- Ningbo Excellence Communicated Connector Co., Ltd(EXW)

1. Szükséges eszközök és anyagok szükségesek
Terepi lezáró dugó (RJ45, M12 vagy más típus).
Kábel -sztriptíz (a dzseki pontos eltávolításához).
Lyukasztó eszköz (az IDC felmondásához).
Kábel -tesztelő (a folytonosság és a teljesítmény ellenőrzéséhez).
Olló vagy öblítő vágók (a vezetékek vágására).

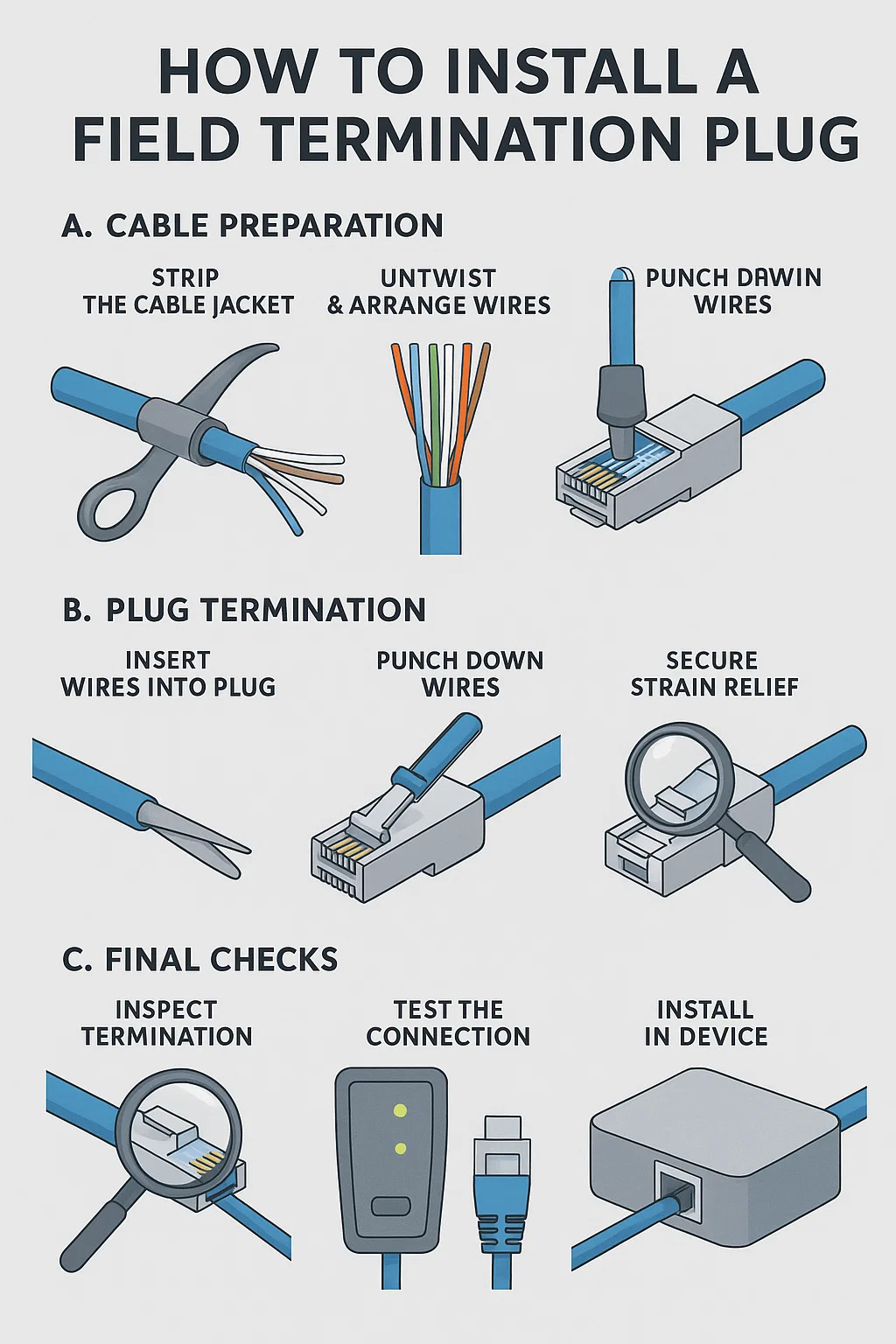

2. lépésről lépésre történő telepítés
A. Kábel -előkészítés
-Csontolja meg a kábelkabátot
Használjon sztriptízet a külső kabát 1-1,5 hüvelyk eltávolításához.
Kerülje a belső vezetők becenevelését.
-nettywist & rendezze a vezetékeket
Kövesse a dugó színkódját (T568a vagy T568b).
Tartsa a csavarokat érintetlenül a végződési pontig.
-Trim huzalok hosszúságig
Vágja le a vezetékeket egyenletesen, így 0,25-0,5 hüvelyk van kitéve.

B. dugó megszüntetés
-Helyezze be a vezetékeket a dugóba
Összehangolja a vezetékeket a dugó IDC résidőkhöz.
Gondoskodjon arról, hogy ne legyen keresztezett vagy laza vezeték.
-Üssözéses vezetékek
Használjon lyukasztó szerszámot a vezetékek szilárd üléshez.
A részleges kapcsolatok elkerülése érdekében egyenletes nyomást gyakoroljon.
-Biztonságos feszültségmentesség
Csatlakoztassa a kábelkabátot a dugó belsejében, hogy megakadályozza a húzódást.

C. Végső ellenőrzések
-Megfelelő megszüntetés
Ellenőrizze, hogy ne kóbor huzalszálak vagy eltérő érintkezők.
-tesztelje a kapcsolatot
Használjon kábel-tanúsítót (nagysebességű hálózatokhoz) vagy a folytonossági teszterhez.
-Telepítés az eszközbe
Csatlakoztassa a céleszközöket (IP kamera, AP stb.), És erősítse meg a funkciókat.

3.
Túlterhelő vezetékek → rossz érintkezés.
Helytelen huzalrendelés → jel meghibásodása.
A törzs enyhítésének kihagyása → kábelkárosodás az idő múlásával.
Nem tesztelés a telepítés után → rejtett hibák.

4. Mikor kell újraírni
Ha a tesztelés meghibásodik (nyitott/rövidzárlat).
Ha a dugó laza vagy instabilnak érzi magát.
Ha korrózió vagy károsodás látható.

Lépés	Akció	Kritikus részletek	Szerszám/csekk
1. Szalagkábel	Eltávolítás 1–1,5 hüvelyk Külső kabátja a belső vezetékek károsodása nélkül.	Kerülje a huzalszigetelésre való vágást; Tartsa meg a csavarokat a kabát vége közelében.	Kábel -sztriptíz vizuális ellenőrzés.
2. Rendezzen vezetékeket	Felcsavarodjon és igazítsa a vezetékeket T568a/b rendszer.	Fenntartja a csavarokat az IDC résidőkig; Nincs keresztezett pár.	Kövesse a Plug színes útmutatóját (nyomtatva vagy öntve).
3. Vágja le a vezetékeket	Vágja be a vezetékeket 0,25–0,5 hüvelyk kitett.	Biztosítsa az egységes hosszúságot; Nincsenek kopott végek.	Öblülési vágók (az olló egyenetlen vágásokat kockáztat).
4. Helyezze be a dugóba	Üléses vezetékek a dugóba IDC résidők amíg teljesen nem ült.	A vezetékeknek el kell érniük a terminál fenekét; Nincs rés vagy eltérés.	Nagyító (ellenőrizze az üléseket rossz megvilágítás alatt).
5. Lyukasztás	Megszünteti a vezetékeket lyukasztó szerszám 45 ° -os szögben.	Egyvállalat / vezetékenkénti prés; Kerülje a részleges ütéseket vagy a túlkompressziót.	Az ütközés-lefelé mutató eszköz (a nem ütéshez több sztrájkot igényelhet).
6. Biztonságos feszültségmentesség	Szorító kábelkabát a dugó test belsejében.	A kabátot szorosan meg kell őrizni; Nincsenek kitett vezetékek a dugó kívül.	TUG -teszt: Gyengéd húzás a feszültség enyhítésének megerősítésére.
7. tesztcsatlakozás	Ellenőrizze a folytonosságot, a huzaltérképet és a (ha alkalmazható) POE/jel stabilitását.	Ellenőrizze, hogy van -e kinyitja/rövidnadrágot; Érvényesítse a nagysebességű kapcsolatok impedanciáját.	Kábel -tanúsító (pl. Fluke) vagy alaptesztelő a passz/kudarchoz.
8. Telepítse az eszközbe	Csatlakozzon a végponthoz (kamera, AP stb.), És erősítse meg a műveletet.	Gondoskodjon arról, hogy a dugó zárak biztonságosan; Nincs időszakos leválasztás.	Funkcionális teszt (például ping, video -hírcsatorna, Poe Power Check).
